Dlaczego giętarka do rur płaskich na nowo definiuje precyzyjne gięcie w nowoczesnym przemyśle?

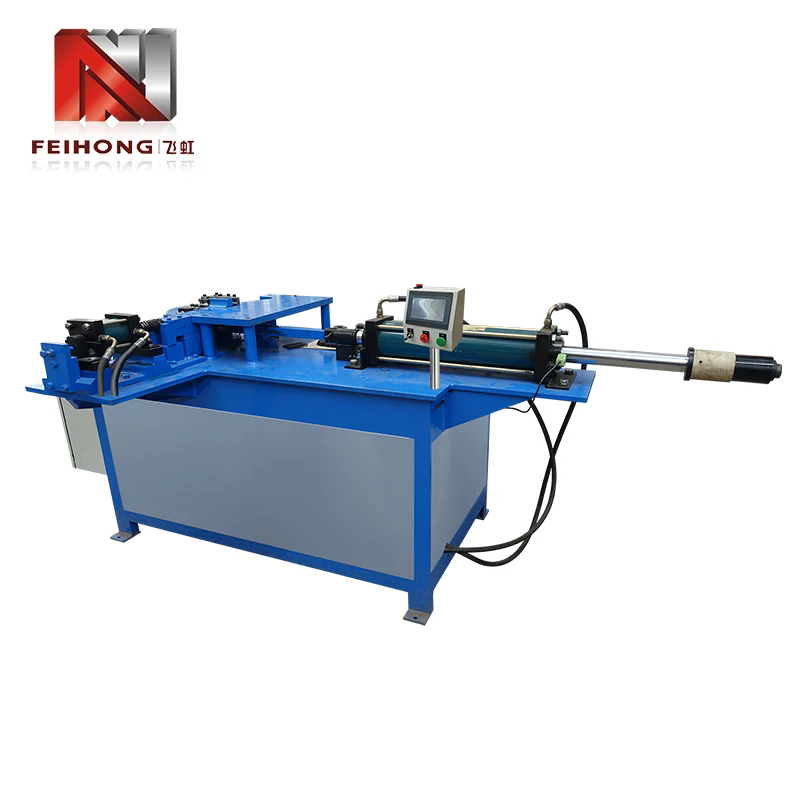

TheGiętarka do rur płaskichto specjalistyczna maszyna przeznaczona do gięcia rur lub rurek o płaskich profilach – czyli rur, których przekrój jest prostokątny, eliptyczny lub spłaszczony, a nie ściśle okrągły – w precyzyjne kształty kątowe z minimalnym odkształceniem, zmarszczeniem lub zapadnięciem się.

Parametry produktu

Poniżej znajduje się typowa tabela specyfikacji wysokowydajnej giętarki do rur płaskich — rzeczywiste wartości będą się różnić w zależności od modelu i producenta:

Parametry te zapewniają podstawową wiedzę na temat możliwości giętarki do rur płaskich, na co należy zwrócić uwagę przy jej wyborze i służą jako podstawa do ustalenia, dlaczego jest to istotne.

Dlaczego giętarka do rur płaskich staje się coraz ważniejsza

Dlaczego ma to znaczenie w zastosowaniach produkcyjnych

• Profile płaskie (zamiast rur okrągłych) są powszechne w konstrukcjach konstrukcyjnych, metalowych elementach dekoracyjnych, kanałach HVAC, obudowach i meblach. Konieczność dokładnego ich wygięcia bez zniekształceń napędza popyt.

• Tradycyjne giętarki do rur okrągłych często mają problemy z profilami płaskimi: ryzyko zapadnięcia się, pomarszczenia, załamania lub utraty przekroju jest większe. Na przykład standardowe wytyczne dotyczące gięcia rur wyjaśniają, że do utrzymania integralności przekroju wymagane jest wewnętrzne wsparcie (trzpień) lub specjalistyczne oprzyrządowanie.

• Dzięki wysokiej precyzji i powtarzalności gięcia giętarka do rur płaskich zmniejsza ilość złomu, zwiększa przepustowość oraz poprawia estetykę produktu końcowego i wydajność konstrukcyjną.

• W nowoczesnych, oszczędnych/elastycznych środowiskach produkcyjnych możliwość szybkiej zmiany narzędzi i gięcia płaskich elementów o różnych rozmiarach (nawet przy skomplikowanych gięciach) daje przewagę konkurencyjną.

• Trendy w kierunku lżejszych materiałów (aluminium, cienkościenna stal) w meblach, motoryzacji i instalacjach architektonicznych sprawiają, że dokładne gięcie profili płaskich staje się jeszcze ważniejsze.

Dlaczego zalety mają znaczenie

• Precyzja i powtarzalność: Podczas gięcia rur płaskoprofilowych maszyna musi zachować integralność ścianek i prawidłowy kąt, co nie zawsze jest możliwe w przypadku tradycyjnych metod.

• Mniejsze odkształcenie: Ponieważ oprzyrządowanie jest przeznaczone do profili płaskich, ryzyko zapadnięcia się przekroju poprzecznego, spłaszczenia lub nadmiernego rozciągnięcia ścianki zewnętrznej jest zminimalizowane.

• Wszechstronność: Jedna maszyna obsługująca wiele matryc dla różnych rozmiarów i profili oznacza mniej maszyn, niższy koszt i szybszą wymianę.

• Opłacalność: Mniej złomu, mniej poprawek, mniej przestojów na wymianę narzędzi — wszystko to zmniejsza całkowity koszt na giętą część.

• Zabezpieczenie na przyszłość: wraz ze wzrostem złożoności projektów (zakrzywione meble, ramy architektoniczne, niestandardowe kanały HVAC), maszyny z zaawansowanymi możliwościami gięcia płaskich profili będą coraz częściej wykorzystywane.

Dlaczego przyszły trend jest korzystny

• Przejście w kierunku produkcji niestandardowej i małych partii (w porównaniu z produkcją masową) oznacza, że ​​maszyny muszą być elastyczne, precyzyjne i szybkie w konfiguracji – czyli cechy, które zapewnia giętarka do rur płaskich.

• Integracje ze sterownikami CNC, serwonapędami, zaawansowanymi czujnikami i możliwościami Przemysłu 4.0 pojawiają się w giętarkach płaskich, umożliwiając inteligentniejszą produkcję, monitorowanie i automatyzację.

• Wymogi zrównoważonego rozwoju (lekkie materiały, mniej połączeń/spawów) zwiększają zapotrzebowanie na maszyny, które mogą zginać się czysto bez osłabiania materiału lub tworzenia zniekształceń.

• W miarę jak w branży budowlanej, meblarskiej i architektonicznej obróbki metali coraz częściej stosuje się rury o płaskich profilach i wizualnie wyeksponowane konstrukcje metalowe, wzrasta zapotrzebowanie na czyste, precyzyjne zagięcia (bez widocznych śladów narzędzi i zniekształceń).

Jak działa giętarka do rur płaskich oraz jak ją wybrać, obsługiwać i konserwować

Jak to działa

• Płaska rura profilowana jest mocowana w matrycy lub zestawie narzędzi zbudowanym dla jej konkretnego przekroju.

• Maszyna wykorzystuje matrycę formującą, blok zaciskowy, matrycę zgarniającą (w niektórych konstrukcjach) i stopkę dociskową (lub rolkę) do gięcia wokół promienia linii środkowej, zachowując kształt przekroju (podobnie do gięcia rur, ale przystosowane do profili płaskich).

• Maszyna kontroluje kąt gięcia, promień, zazębienie oprzyrządowania i może kompensować sprężynowanie w zależności od materiału.

• Specjalistyczne matryce o płaskim profilu zapobiegają nadmiernemu rozciąganiu ściany zewnętrznej i zapadaniu się lub marszczeniu ściany wewnętrznej - w razie potrzeby oprzyrządowanie może obejmować regulowane podpory lub trzpienie.

• Po zgięciu profil może zostać wykończony (ogratowanie, wyprostowanie końcówek), ale najważniejsze jest to, aby gięcie było dokładne, czyste i strukturalnie zdrowe.

Jak wybrać odpowiednią maszynę

Wybierając giętarkę do rur płaskich, należy wziąć pod uwagę następujące kryteria:

• Zakres rozmiarów profili: Upewnij się, że maszyna obsługuje największe i najmniejsze profile płaskie, które będziesz gięcia (zarówno pod względem szerokości, jak i grubości).

• Minimalny promień: Upewnij się, że maszyna może zgiąć się do wymaganego minimalnego promienia bez uszkodzenia profilu (pamiętaj, że mniejszy promień w przypadku płaskich profili zwiększa ryzyko zawalenia się).

• Zakres kąta i powtarzalność: Sprawdź zakres kąta i tolerancję powtarzalności (np. ±0,5° lub mniej).

• Wymiana oprzyrządowania: Jak szybko i łatwo można zmienić oprzyrządowanie/matryce w celu obsługi różnych profili? Ma to wpływ na przepustowość.

• Zgodność materiałowa: Sprawdź, czy maszyna jest przystosowana do rodzaju używanych materiałów (stal, aluminium, stal nierdzewna, miedź) i grubości ścianek.

• Mechanizm napędowy i sterowanie: Elektryczny serwonapęd zapewnia wysoką precyzję; hydrauliczny może zapewnić siłę w przypadku grubszych profili; Sterowanie CNC umożliwia przechowywanie programów gięcia dla powtarzalnych zadań.

• Wsparcie i konserwacja: Wybierz producenta oferującego dobry globalny serwis, dostępność części zamiennych i szkolenia.

• Wymiary i przyszła elastyczność: Maszyna powinna pasować do powierzchni i umożliwiać przyszłe ulepszenia (np. automatyzację, monitorowanie czujników).

Jak go obsługiwać i konserwować, aby uzyskać najlepsze rezultaty

• Przed zginaniem sprawdź oprzyrządowanie/matryce pod kątem zużycia, wyrównania i zgodności z określonym profilem. Zużyte oprzyrządowanie zwiększa ryzyko odkształcenia.

• Prawidłowo zaciśnij płaski profil w matrycy, aby zapobiec przesuwaniu się podczas zginania. Błędne zaciskanie jest częstą przyczyną zniekształceń i niedokładnych zagięć.

• Wybierz odpowiedni program promieni i kątów, biorąc pod uwagę sprężynowanie, rodzaj materiału, grubość ścianki i geometrię profilu.

• Monitoruj proces gięcia pod kątem oznak spłaszczenia, zmarszczek lub zapadnięcia się — szczególnie podczas gięcia płaskich profili pod niewielkim promieniem. Elementy maszyny (zacisk, matryca zgarniająca, wspornik) powinny zapobiegać tym defektom.

• Po zgięciu należy sprawdzić produkt pod kątem tolerancji wymiarowych: kąta, promienia, integralności przekroju, braku widocznych załamań i fałd.

• Konserwacja zapobiegawcza: Regularnie sprawdzaj układ hydrauliczny/serwomechanizm, smarowanie ruchomych części, ustawienie oprzyrządowania, stan matrycy i urządzenia zabezpieczające.

• Wymień oprzyrządowanie, gdy jest zużyte: Ponieważ gięcie profili płaskich powoduje duże obciążenie oprzyrządowania, wczesna wymiana zapobiega złomowaniu i przestojom.

• Szkolenie i bezpieczeństwo: Upewnij się, że operatorzy rozumieją proces gięcia profili płaskich, potencjalne pułapki (takie jak zapadnięcie się wewnętrzne lub pocienienie ściany zewnętrznej) oraz bezpieczną obsługę maszyny.

• Prowadzenie dokumentacji: W przypadku powtarzalnych zadań zapisuj programy gięcia, ustawienia narzędzi i dane materiałowe — pomaga to zachować spójność w czasie i zmniejsza liczbę błędów konfiguracji.

Najczęstsze pytania klientów (FAQ)

P: Jaki jest minimalny promień gięcia rur płaskoprofilowych przy użyciu tej maszyny?
Odp.: Minimalny promień zgięcia zależy od materiału i grubości, ale dobrą zasadą jest zachowanie promienia linii środkowej co najmniej trzykrotności całkowitej wysokości (grubości) płaskiego profilu, aby zapobiec zapadaniu się lub marszczeniu.
P: Czy standardowe giętarki do rur okrągłych mogą wyginać profile płaskie bez specjalnego oprzyrządowania?
Odp.: Chociaż niektóre giętarki do rur okrągłych mogą próbować obsługiwać profile spłaszczone, zazwyczaj brakuje im specjalistycznego oprzyrządowania i wsparcia wymaganego w przypadku profili płaskich, co może skutkować słabą integralnością przekroju (zmarszczkami, zapadnięciem się, nierówną grubością ścianki). Aby uzyskać najlepsze rezultaty, użyj maszyny zaprojektowanej specjalnie do gięcia profili płaskich.

Przyszłe trendy, pozycjonowanie marki i wnioski

Przyszłe trendy w gięciu rur płaskich

• Automatyzacja i inteligentne oprzyrządowanie: Maszyny będą w coraz większym stopniu integrować czujniki w celu monitorowania siły zginania, zużycia narzędzi, deformacji profilu i dostarczania informacji zwrotnych w czasie rzeczywistym oraz połączenia z systemami Przemysłu 4.0 w celu analityki, konserwacji predykcyjnej i identyfikowalności części.

• Elastyczna produkcja: w miarę przesuwania się produkcji w stronę mniejszych partii, coraz cenniejsze staną się konfigurowalne ramy architektoniczne, meble na zamówienie i szybko zmieniające się projekty, giętarki do profili płaskich z szybką wymianą narzędzi, przechowywane programy i integracja z CNC.

• Lekkie materiały i złożone kształty: wraz ze wzrostem liczby aluminium, cienkościennej stali i egzotycznych stopów, giętarki do profili płaskich będą wymagały zwiększonej kontroli i oprzyrządowania, aby zachować integralność podczas gięcia mniejszych promieni lub bardziej złożonych profili.

• Zrównoważony rozwój i redukcja odpadów: Precyzyjne gięcie zmniejsza zużycie złomu i energii; maszyny zoptymalizowane pod kątem profili płaskich przyczyniają się do zrównoważonych praktyk produkcyjnych.

• Globalny serwis i aktualizacje modułowe: W miarę jak użytkownicy będą wdrażać te maszyny na całym świecie, producenci oferujący aktualizacje modułowe (serwo, CNC do automatyzacji) oraz globalne sieci serwisowe będą się wyróżniać.

MarkaFeihongjest gotowa zaoferować wysokiej jakości giętarki do rur płaskich, które spełniają powyższe specyfikacje i kryteria przyszłości. W przypadku jakichkolwiek pytań dotyczących wyboru modelu, oprzyrządowania lub niestandardowych rozwiązań, prosimy o kontaktskontaktuj się z namia nasi specjaliści ds. produktów udzielą Ci natychmiastowej pomocy.
