Dlaczego podajnik rurowy jest niekwestionowanym czynnikiem umożliwiającym zautomatyzowane linie produkcyjne rur?

1. Zdefiniowanie podajnika rurowego i jego rola we współczesnej produkcji

ThePodajnik rurowyto wyspecjalizowane urządzenie zaprojektowane do automatycznego lub półautomatycznego dostarczania materiałów rurowych – takich jak rury miedziane, rury żelazne, rury aluminiowe i rury ze stali nierdzewnej – do dalszych maszyn przetwarzających, w tym maszyn do cięcia, pras formujących i sprzętu spawalniczego. W swej istocie podajnik rurowy służy jako krytyczny interfejs pomiędzy magazynowaniem surowców a procesem produkcyjnym, zapewniając, że rury są podawane do sprzętu przetwarzającego we właściwej orientacji, odstępach i szybkości, aby utrzymać ciągły, wydajny przepływ produkcji.

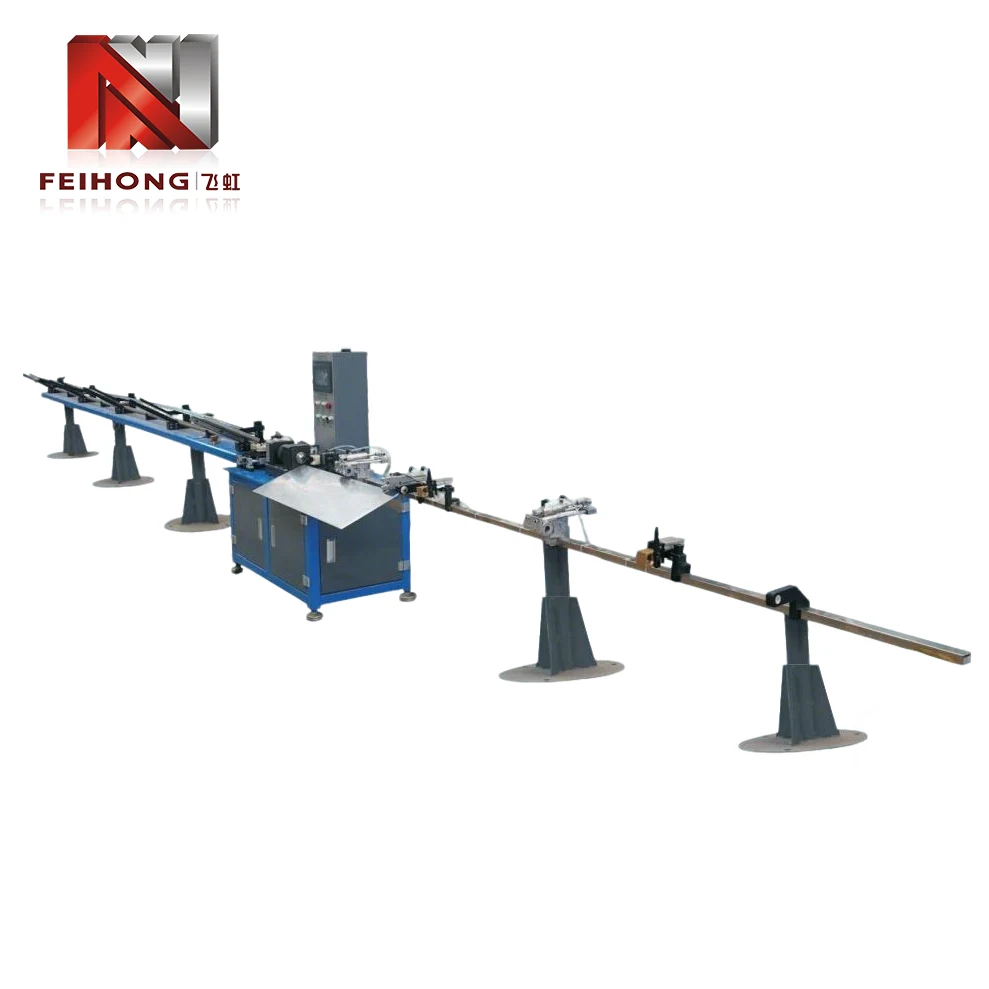

W pełni automatyczny podajnik rur zintegrowany z wysokoobrotową maszyną do cięcia w nowoczesnym środowisku produkcyjnym.

W tradycyjnych środowiskach produkcyjnych podawanie rur odbywało się ręcznie: operatorzy podnosili pojedyncze rury, umieszczali je w maszynie do cięcia lub obróbki i usuwali gotowe elementy. Takie podejście było nie tylko pracochłonne, ale także wprowadzało znaczną zmienność w szybkości i jakości produkcji. Podajnik rurowy eliminuje tę nieefektywność, automatyzując proces przenoszenia materiału, umożliwiając spójne, powtarzalne podawanie, które wspiera produkcję na dużą skalę przy minimalnej interwencji człowieka.

Znaczenie podajnika rurowego wykracza poza zwykłe oszczędności pracy. W nowoczesnej produkcji, gdzie dominują zasady produkcji just-in-time i Lean Manufacturing, zdolność do utrzymania stałego, nieprzerwanego przepływu materiału do urządzeń przetwarzających jest niezbędna do osiągnięcia optymalnej przepustowości. Podajnik rur osiąga to dzięki połączeniu precyzji mechanicznej, sterowania elektronicznego i inteligentnego wykrywania, co czyni go kamieniem węgielnym zautomatyzowanych linii przetwarzania rur w wielu gałęziach przemysłu.

2. Ewolucja technologiczna urządzeń do podawania rur

Droga od ręcznego przenoszenia rur do współczesnych wyrafinowanych podajników rur odzwierciedla szerszą trajektorię automatyki przemysłowej. Zrozumienie tej ewolucji zapewnia niezbędny kontekst dla docenienia możliwości nowoczesnych systemów zasilania rurami.

2.1 Era ręcznego przenoszenia rur

Na początku obróbki rur i rurek cała obsługa materiałów odbywała się ręcznie. Pracownicy pobierali pojedyncze rury z regałów magazynowych, przenosili je do maszyn do cięcia lub formowania i ręcznie wprowadzali do sprzętu przetwarzającego. Podejście to było z natury ograniczone czynnikami ludzkimi: zmęczeniem, niespójnością i niemożnością utrzymania stałej szybkości podawania podczas długich zmian. Ponadto ręczna obsługa stwarzała znaczne ryzyko dla bezpieczeństwa, szczególnie podczas pracy z rurami ciężkimi lub o ostrych krawędziach.

2.2 Wprowadzenie zmechanizowanych systemów karmienia

Pierwsze zmechanizowane systemy podawania pojawiły się w połowie XX wieku i zazwyczaj wykorzystywały proste przenośniki rolkowe lub mechanizmy napędzane łańcuchem do przemieszczania rur wzdłuż linii produkcyjnej. Te wczesne systemy zmniejszały część wysiłku ręcznego, ale nadal wymagały interwencji operatora przy załadunku i pozycjonowaniu. Brakowało im precyzyjnej kontroli nad długością i czasem podawania, co ograniczało ich skuteczność w zastosowaniach wymagających dużej precyzji.

2.3 Rozwój podajników rurowych sterowanych komputerowo

Wraz z pojawieniem się programowalnych sterowników logicznych (PLC) i technologii serwomotorów w latach 80. i 90. XX wieku podajniki rurowe przeszły radykalną transformację. Systemy sterowane komputerowo mogłyby precyzyjnie regulować długość, prędkość i przyspieszenie podawania, umożliwiając spójne rozmieszczenie rur do operacji cięcia lub formowania. Integracja interfejsów człowiek-maszyna (HMI) umożliwiła operatorom łatwe ustawianie parametrów i monitorowanie wydajności, skracając czas konfiguracji i poprawiając ogólną efektywność sprzętu.

2.4 Nowoczesny podajnik rurowy: inteligencja i łączność

Dzisiejsze podajniki rur to wysoce wyrafinowane urządzenia, które zawierają czujniki, rejestrację danych i protokoły komunikacyjne w celu integracji z systemami automatyki obejmującymi całą fabrykę. Nowoczesne podajniki rurowe mogą automatycznie dostosowywać się do zmian średnicy rury, grubości ścianki i składu materiału, zapewniając optymalną wydajność podawania w zmieniających się warunkach. Wyposażone są również w funkcje konserwacji predykcyjnej, ostrzegające operatorów o potencjalnych problemach, zanim spowodują przestoje.

Ta ewolucja sprawiła, że ​​podajnik rurowy stał się kluczowym czynnikiem umożliwiającym zaawansowaną produkcję, umożliwiającym firmom osiągnięcie wyższych wskaźników produkcji, lepszej jakości i większej elastyczności w reagowaniu na wymagania klientów.

3. Podstawowe komponenty i zasady działania

Zrozumienie wewnętrznej architektury podajnika rurowego jest niezbędne do wyboru odpowiedniego sprzętu do danego zastosowania oraz do skutecznej konserwacji i rozwiązywania problemów. Chociaż konstrukcje różnią się w zależności od producenta, większość podajników rurowych ma ten sam zestaw podstawowych komponentów.

3.1 Mechanizm ładowania

Mechanizm załadowczy odpowiada za przyjęcie surowych rur z regału magazynowego lub przenośnika i podanie ich do układu podającego. W zależności od konstrukcji załadunek może odbywać się ręcznie, półautomatycznie lub w pełni automatycznie. Automatyczne systemy załadunku często wykorzystują urządzenie podnoszące, które podnosi wiązkę rur i umożliwia ich indywidualne toczenie na tor podający.

3.2 Układ napędu podajnika

Układ napędu posuwu przesuwa rurę do przodu do stanowiska przetwarzania. Zwykle obejmuje to zestaw napędzanych rolek lub układ rolek dociskowych napędzany serwomotorem. Serwomotor zapewnia precyzyjną kontrolę prędkości i długości podawania, dzięki czemu podajnik rur może dostosować się do różnych średnic rur i wymagań przetwarzania.

3.3 Elementy prowadzące i wyrównujące

Aby zapewnić prawidłowe wprowadzenie rury do maszyny przetwarzającej, podajnik rur zawiera rolki prowadzące, boczne płytki wyrównujące i urządzenia prostujące. Komponenty te zapobiegają przekrzywianiu, zginaniu lub niewspółosiowości, które mogłyby prowadzić do wad w obróbce.

3.4 System sterowania

Nowoczesne podajniki rurowe wyposażone są w programowalny sterownik logiczny (PLC) oraz przyjazny dla użytkownika ekran dotykowy HMI. System sterowania zarządza parametrami paszy, monitoruje czujniki i komunikuje się z urządzeniami poprzedzającymi i końcowymi. Wiele systemów oferuje także możliwość zdalnego monitorowania w celu scentralizowanego zarządzania produkcją.

3.5 Czujniki i urządzenia sprzężenia zwrotnego

Szereg czujników — w tym przełączniki zbliżeniowe, czujniki fotoelektryczne i enkodery — zapewnia w czasie rzeczywistym informacje zwrotne na temat położenia rury, długości podawania i stanu systemu. Taka informacja zwrotna umożliwia sterowanie w zamkniętej pętli, zapewniając stałą dokładność podawania i wczesne wykrywanie anomalii.

Razem te komponenty tworzą solidny system, który może obsługiwać szeroką gamę rozmiarów rur i materiałów, zachowując jednocześnie wysoki poziom precyzji i niezawodności.

4. W pełni automatyczne i półautomatyczne podajniki rur

Podajniki rurowe można ogólnie podzielić na dwa typy: w pełni automatyczne i półautomatyczne. Wybór pomiędzy tymi konfiguracjami zależy od wielkości produkcji, dostępności siły roboczej i względów budżetowych.

4.1 W pełni automatyczne podajniki rurowe

W pełni automatyczne podajniki rur wymagają minimalnej interwencji operatora. Charakteryzują się automatycznym ładowaniem z magazynka lub wiązki, ciągłym podawaniem pojedynczych tub oraz automatycznym wyrzucaniem gotowych detali. Systemy te idealnie nadają się do środowisk produkcyjnych o dużej objętości, gdzie najważniejsza jest spójność i szybkość. Rola operatora ogranicza się do monitorowania systemu, regulacji parametrów poprzez HMI i uzupełniania zapasów surowca.

Zaawansowane, w pełni automatyczne podajniki można również zintegrować z urządzeniami końcowymi, takimi jak maszyny do fazowania, jednostki do gwintowania i stanowiska spawalnicze, tworząc w pełni zautomatyzowaną komórkę produkcyjną.

4.2 Półautomatyczne podajniki rurowe

Półautomatyczne podajniki rur wymagają od operatora ręcznego załadowania każdej rury do mechanizmu podającego. Następnie podajnik przejmuje precyzyjne pozycjonowanie i przesuwanie rury do stanowiska obróbki. Ten typ podajnika nadaje się do produkcji na mniejszą skalę lub do zastosowań, w których rury są dostępne w różnych długościach i rozmiarach, co jest trudne do zautomatyzowania. Podajniki półautomatyczne są zazwyczaj tańsze i łatwiejsze w utrzymaniu niż podajniki w pełni automatyczne.

4.3 Porównanie możliwości

Poniższa tabela podsumowuje kluczowe różnice między tymi dwoma typami:

Obydwa typy mają swoje miejsce w nowoczesnej produkcji, a decyzja często zależy od dokładnej analizy wymagań produkcyjnych i zwrotu z wydajności operacyjnej.

5. Kompatybilność materiałowa i zakres zastosowania

ThePodajnik rurowyjest przeznaczony do obsługi szerokiego spektrum materiałów rurowych, dzięki czemu jest wszechstronny w wielu gałęziach przemysłu.

5.1 Rodzaje materiałów

Podajniki rurowe są powszechnie używane z:

• Rury miedziane:Stosowany w systemach HVAC, hydraulicznych i chłodniczych
• Rury stalowe (węglowe, nierdzewne, ocynkowane):Stosowany w budownictwie, samochodowych układach wydechowych i zastosowaniach konstrukcyjnych
• Rury aluminiowe:Stosowany w przemyśle lotniczym, samochodowych wymiennikach ciepła i lekkich konstrukcjach
• Rury plastikowe i kompozytowe:Stosowany w przetwórstwie chemicznym i telekomunikacji
• Rury ze stopów:Stosowany w zastosowaniach wysokotemperaturowych i wysokociśnieniowych

Podajnik rurowy musi być wyposażony w odpowiednie elementy chwytające i prowadzące, dostosowane do wykończenia powierzchni, twardości i ciężaru konkretnego przetwarzanego materiału.

5.2 Zakresy średnic i długości rur

Nowoczesne podajniki rur są dostępne w różnych rozmiarach, od rur o małej średnicy (6 mm) po rury o dużej średnicy (do 150 mm i więcej). Długość podawania jest również regulowana, a niektóre systemy mogą podawać długości przekraczające 10 metrów.

5.3 Branże kluczowych zastosowań

Wszechstronność podajników rurowych sprawia, że ​​są one niezbędne w następujących sektorach:

• Automobilowy:Produkcja rur wydechowych, przewodów hamulcowych, paliwowych i konstrukcyjnych
• HVAC i chłodnictwo:Produkcja wymienników ciepła, wężownic skraplaczy i przewodów czynnika chłodniczego
• Budownictwo i Infrastruktura:Produkcja rusztowań, poręczy i podpór konstrukcyjnych
• Przemysł lotniczy:Produkcja przewodów hydraulicznych, przewodów paliwowych i elementów konstrukcyjnych
• Energia odnawialna:Produkcja ram paneli słonecznych, części konstrukcyjnych turbin wiatrowych i rurociągów geotermalnych

Każda branża stawia specyficzne wymagania podajnikom rur, takie jak duża prędkość pracy na liniach motoryzacyjnych lub wyjątkowa precyzja w zastosowaniach lotniczych. Modułowa konstrukcja nowoczesnych podajników rurowych pozwala na ich dostosowanie do zróżnicowanych wymagań.

6. Integracja z systemami cięcia i formowania

Podajnik rurowy rzadko działa w izolacji; zazwyczaj jest częścią linii produkcyjnej obejmującej sprzęt do cięcia, formowania, fazowania lub spawania. Właściwa integracja ma kluczowe znaczenie dla osiągnięcia płynnego przepływu materiałów i maksymalizacji ogólnej produktywności.

6.1 Synchronizacja z maszynami tnącymi

Na typowej linii cięcia podajnik rurowy przesuwa rurę na określoną długość, a następnie zatrzymuje się, podczas gdy maszyna do cięcia — często szybka piła tarczowa lub wycinarka laserowa — wykonuje cięcie. Podajnik następnie przesuwa następny segment. Ta synchroniczna praca wymaga precyzyjnej komunikacji pomiędzy sterownikiem podajnika a systemem sterowania maszyny tnącej, często za pośrednictwem interfejsu magistrali polowej, takiej jak Profinet lub EtherCAT.

6.2 Koordynacja ze sprzętem do formowania i wykańczania końcowego

W przypadku zastosowań wymagających gięcia, rozszerzania lub gwintowania rur podajnik rur musi dostarczać rurę do stanowiska formowania we właściwej orientacji i we właściwym czasie. Zaawansowane systemy obejmują pozycjonowanie sterowane serwo, które może obrócić rurę pod określonym kątem, zanim wejdzie ona do matrycy formującej, umożliwiając złożone, wieloetapowe operacje.

6.3 Integracja z układarkami i przenośnikami

Po przetworzeniu gotowe rury są zwykle usuwane za pomocą układarki lub przenośnika. System sterowania podajnika rur może koordynować pracę z urządzeniami znajdującymi się dalej na odpływie, aby zapewnić płynne przekazywanie przesyłu i zapobiegać powstawaniu wąskich gardeł.

6.4 Rola interfejsu człowiek-maszyna (HMI)

HMI służy jako centralny punkt konfiguracji i monitorowania całego zintegrowanego systemu. Operatorzy mogą wprowadzać żądane długości cięcia, prędkości posuwu i inne parametry, a interfejs HMI wyświetla w czasie rzeczywistym stan, alarmy i liczniki produkcji. Nowoczesne interfejsy HMI często zawierają interfejsy z ekranem dotykowym i intuicyjną grafiką, co upraszcza obsługę i skraca czas uczenia się nowych operatorów.

7. Konserwacja, niezawodność i względy operacyjne

Aby zapewnić długą żywotność i stałą wydajność, konieczna jest regularna konserwacja podajnika rurowego. Zalecane są następujące praktyki:

7.1 Harmonogram konserwacji zapobiegawczej

Ustrukturyzowany program konserwacji zapobiegawczej powinien obejmować:

• Codzienne kontrole:Sprawdź stan rolek, sprawdź, czy nie występują nietypowe dźwięki lub wibracje oraz zweryfikuj odczyty HMI
• Cotygodniowa konserwacja:Nasmaruj ruchome części, wyczyść czujniki i sprawdź ustawienie elementów prowadzących
• Przeglądy miesięczne:Sprawdź napięcie paska lub łańcucha, przetestuj funkcje zatrzymania awaryjnego i przejrzyj historię alarmów
• Serwis kwartalny:Przeprowadź szczegółową kontrolę serwomotorów, przekładni i połączeń układu sterowania
• Przegląd roczny:Wymień części zużywalne, takie jak rolki, łożyska i paski napędowe, a także ponownie skalibruj urządzenia sprzężenia zwrotnego

7.2 Typowe problemy i rozwiązywanie problemów

Niektóre typowe problemy operacyjne obejmują:

• Niespójna długość pliku danych:Często spowodowane niewspółosiowością enkodera, poślizgiem rolek lub zużyciem elementów napędu
• Oznaczenia powierzchni rur:Powstałe na skutek zabrudzonych lub uszkodzonych rolek prowadzących
• Niewspółosiowość rury wchodzącej do maszyny przetwarzającej:Zwykle z powodu zużytych prowadnic lub niewłaściwej regulacji
• Błędy komunikacji pomiędzy podajnikiem a maszyną tnącą:Zwykle rozwiązuje się to poprzez sprawdzenie kabli i parametrów programu PLC

7.3 Funkcje bezpieczeństwa

Nowoczesne podajniki rurowe są wyposażone w wiele funkcji bezpieczeństwa, w tym kurtyny świetlne, przyciski zatrzymania awaryjnego i blokady bezpieczeństwa, które uniemożliwiają działanie, gdy osłony są otwarte. Odpowiednie szkolenie w zakresie tych systemów bezpieczeństwa jest niezbędne dla wszystkich operatorów.

7.4 Maksymalizacja czasu sprawności i niezawodności

Aby zmaksymalizować niezawodność, producenci zalecają stosowanie oryginalnych części zamiennych, utrzymywanie zapasów kluczowych części zamiennych i utrzymywanie czystego środowiska pracy. Dodatkowo aktualizacje oprogramowania dostarczane przez producenta sprzętu mogą poprawić wydajność i dodać nowe funkcje.
