W jaki sposób giętarka do rur płaskich zmienia produkcję rur przemysłowych?

1. Czym dokładnie jest giętarka do rur płaskich i jak działa?

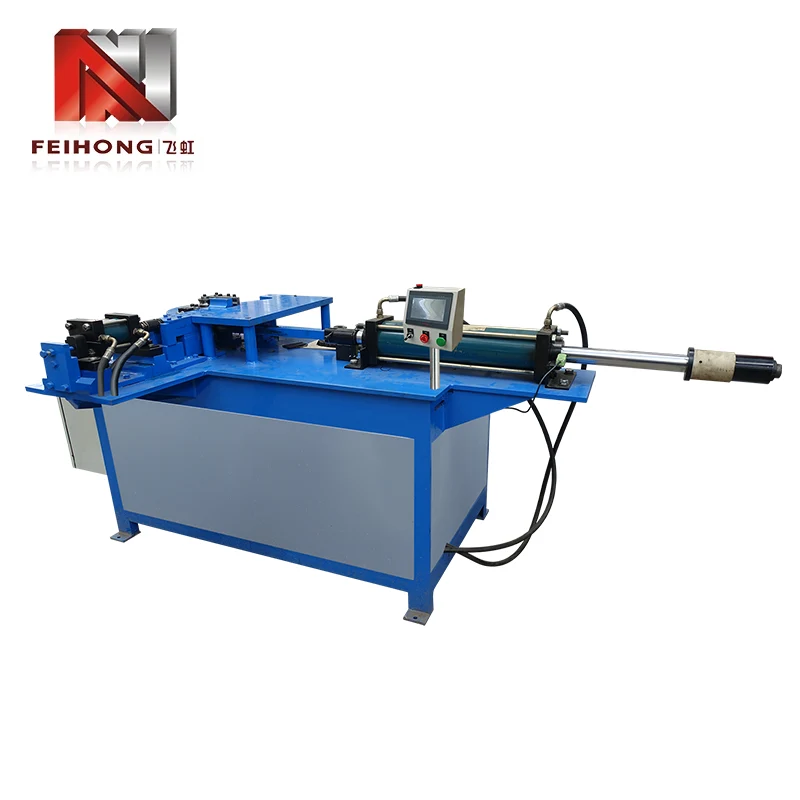

A Giętarka do rur płaskichto specjalistyczna maszyna przeznaczona do gięcia rur prostokątnych, kwadratowych lub owalnych w jednej płaszczyźnie bez załamania przekroju. W przeciwieństwie do giętarek do rur okrągłych, które wykorzystują trzpienie i matryce zgarniające do utrzymywania profili okrągłych, gięcie rur płaskich wymaga dokładnie dopasowanego oprzyrządowania, które podtrzymuje szersze powierzchnie rury, jednocześnie umożliwiając kontrolowane odkształcanie węższych krawędzi. Podstawowe wyzwanie polega na zarządzaniu zróżnicowanym rozciąganiem i ściskaniem, które występują na szerokości płaskiego przekroju – ściana zewnętrzna wydłuża się, podczas gdy ściana wewnętrzna ulega ściskaniu, a bez odpowiedniego podparcia rura będzie się wyginać lub marszczyć.

Zasada działania koncentruje się na trzech głównych elementach: matrycy do gięcia (lub formie), matrycy zaciskowej i matrycy dociskowej. Rura jest mocowana pomiędzy zaciskiem a matrycami do gięcia, a następnie obracana wokół promienia matrycy do gięcia. W przypadku profili płaskich matryca do gięcia posiada rowek odpowiadający wymiarom zewnętrznym rury, zapewniający boczne podparcie i zapobiegający zapadaniu się szerszych powierzchni do wewnątrz. Niektóre zaawansowane maszyny wykorzystują również:matryca wycieraczkiktóry przesuwa się wzdłuż wewnętrznego promienia rury, aby wyeliminować marszczenie, oraz akleszczak(choć mniej powszechne w przypadku przekrojów płaskich) można włożyć w celu podparcia wewnętrznej wnęki, jeśli rura jest pusta. Cały proces jest zazwyczaj uruchamiany hydraulicznie lub elektrycznie, a sterowanie CNC umożliwia precyzyjną powtarzalność kąta i wieloetapowe sekwencje gięcia.

Jedną z charakterystycznych cech AGiętarka do rur płaskichjest jego zdolność do wytwarzania zakrętów przy minimalnych odkształceniach przy zachowaniu wąskich tolerancji. Osiąga się to poprzezkontrolowana kompensacja sprężynowania— maszyna wygina się nieco poza docelowy kąt, wiedząc, że materiał odpręży się w przewidywalnym stopniu. Nowoczesne jednostki integrują czujniki, które mierzą rzeczywiste kąty zgięcia w czasie rzeczywistym i dynamicznie dostosowują położenie siłownika, zapewniając, że każda część pasuje do modelu CAD w zakresie ± 0,5 stopnia. Połączenie solidnej konstrukcji i inteligentnego sterowania sprawia, że ​​sprzęt ten jest niezbędny do produkcji wysokiej jakości.

2. Które branże w największym stopniu opierają się na gięciu rur płaskich?

Gięcie rur płaskich nie jest procesem niszowym — jest wbudowane w łańcuchy dostaw wielu gałęzi przemysłu ciężkiego. Następujące sektory zależą odGiętarka do rur płaskichsprzęt do produkcji elementów konstrukcyjnych i estetycznych, których nie można uzyskać za pomocą rur okrągłych.

• Motoryzacja i transport:W ramach podwozia, klatek bezpieczeństwa, konstrukcji siedzeń i elementów układu wydechowego często stosuje się rury prostokątne lub owalne. Gięcie na płasko pozwala projektantom maksymalizować stosunek wytrzymałości do masy, a jednocześnie efektywnie pakować komponenty w ciasnych obudowach pojazdu.
• Budownictwo i architektura:Poręcze, klatki schodowe, słupki ścian osłonowych i dekoracyjne fasady metalowe często mają wygięte prostokątne przekroje. Atrakcyjność wizualna czystych, pozbawionych zmarszczek łuków ma ogromne znaczenie w zastosowaniach architektonicznych.
• HVAC i wentylacja:W kanałach i systemach wentylacyjnych stosuje się płaskie owalne rurki, które zapewniają wysoki przepływ powietrza podczas montażu w płytkich przestrzeniach sufitowych. Gięcie tych profili wymaga precyzyjnej kontroli, aby uniknąć ograniczenia przekroju wewnętrznego.
• Sprzęt rolniczy:Konstrukcje zabezpieczające przed przewróceniem ciągnika (ROPS), ramy narzędzi i czopy nawadniające wykorzystują wygięte prostokątne rury, co zapewnia trwałość i opłacalność produkcji.
• Meble i wnętrza biurowe:Nowoczesne ramy biurek, systemy regałów i stoiska wystawowe wykorzystują czyste linie giętych płaskich rur, aby osiągnąć minimalistyczną estetykę o wysokiej integralności strukturalnej.

W każdym z tych obszarów giętarka do rur płaskich zapewnia swobodę projektowania, umożliwiając inżynierom zastąpienie połączeń spawanych ciągłymi sekcjami giętymi, które są mocniejsze, lżejsze i bardziej atrakcyjne wizualnie. Wszechstronność sprzętu oznacza, że ​​nawet małe warsztaty mogą produkować profesjonalne komponenty dla tych wymagających rynków.

3. Jakie są obecnie dostępne główne typy giętarek do rur płaskich?

Giętarki do rur płaskich są podzielone na kategorie według sposobu uruchamiania, systemu sterowania i konfiguracji oprzyrządowania. Wybór odpowiedniego typu zależy od wielkości produkcji, rodzaju materiału i złożoności gięcia. Poniżej znajduje się przegląd porównawczy najpopularniejszych wariantów.

Giętarki ręcznesą preferowane przez działy utrzymania ruchu i instytucje edukacyjne ze względu na niski koszt i prostotę.Maszyny hydrauliczneoferują dobrą równowagę mocy i przystępności cenowej, co czyni je koniem pociągowym wielu warsztatów produkcyjnych.Giętarki obrotowe CNCreprezentują najnowocześniejsze rozwiązania, z możliwością przechowywania setek programów i automatyczną kompensacją istotnych różnic.Giętarki kompresyjne, choć mniej precyzyjne, są niezwykle szybkie i ekonomiczne w przypadku masowej produkcji prostych zagięć cienkościennych rur.

Poza tymi czterema kategoriami istnieją również maszyny hybrydowe, które łączą moc hydrauliczną ze sterowaniem CNC, oferując to, co najlepsze z obu światów. Przy wyborze typu należy wziąć pod uwagę nie tylko bieżące obciążenie pracą, ale także potencjał przyszłej rozbudowy o bardziej złożone geometrie.

4. Jak dobór materiału wpływa na proces gięcia?

Materiał rury jest prawdopodobnie najważniejszym czynnikiem wpływającym na jakość zgięcia. Różne stopy wykazują różny stopień plastyczności, sprężystości i umocnienia przez zgniot, co należy uwzględnić podczas konfiguracji zginania. Poniżej znajduje się zestawienie typowych materiałów i ich charakterystyki zginania.

Łagodna stal

Najbardziej wybaczający materiał; zapewnia dobrą ciągliwość i przewidywalne sprężynowanie. Nadaje się do większości operacji gięcia ogólnego przeznaczenia bez specjalnych środków ostrożności.

Stal niskostopowa o wysokiej wytrzymałości (HSLA).

Wymaga większych sił zginających i wykazuje większą sprężystość. W celu utrzymania dokładności kąta zdecydowanie zaleca się kompensację CNC.

Stal nierdzewna (austenityczna)

Szybko twardnieje, co może prowadzić do pęknięć, jeśli promień zgięcia jest zbyt mały. Aby zmniejszyć tarcie, należy stosować mniejsze prędkości siłownika, odpowiednie smarowanie i wypolerowane oprzyrządowanie.

Stopy aluminium (5xxx, 6xxx)

Lekki i odporny na korozję, ale podatny na marszczenie i pękanie. Niezbędne są większe promienie zgięcia (3–5 × szerokość rury) i ostrożne ustawienie luzu.

Miedź i mosiądz

Jest bardzo plastyczny i łatwy do zginania, ale miękkie powierzchnie łatwo ulegają uszkodzeniu. Precyzyjnie wykończone matryce i odpowiedni luz zapobiegają zacieraniu się i defektom powierzchni.

Oprócz stopu istotną rolę odgrywa grubość ścianki. Grubsze ściany zapewniają większą odporność na zawalenie, ale wymagają większego tonażu. Rury cienkościenne są podatne na wyboczenie na promieniu wewnętrznym i mogą wymagać wewnętrznych trzpieni lub specjalistycznych matryc zgarniających. Ogólna zasada jest taka, że ​​grubość ścianki powinna wynosić co najmniej 5% szerokości rury, aby zapewnić niezawodne zginanie bez wewnętrznego podparcia.

5. Jakie kluczowe specyfikacje należy wziąć pod uwagę przy wyborze giętarki do rur płaskich?

Wybór odpowiedniej maszyny to coś więcej niż tylko dopasowanie maksymalnego rozmiaru rury. Kompleksowa ocena powinna obejmować następujące parametry, z których każdy ma bezpośredni wpływ na wydajność i trwałość.

1. Maksymalna zdolność gięcia:Obejmuje to szerokość, wysokość i grubość ścianki rury, jaką może obsłużyć maszyna. Zawsze wybieraj maszynę o co najmniej 20% większej wydajności niż największa oczekiwana część, aby uwzględnić różnice materiałowe i nieprzewidziane wymagania.
2. Minimalny promień zgięcia:Wyrażony jako wielokrotność szerokości rury (np. 2×W). Węższe promienie wymagają bardziej wyrafinowanego oprzyrządowania i większej sztywności maszyny. W przypadku większości zastosowań bezpiecznym punktem wyjścia jest promień 3×W.
3. Zakres kąta zgięcia:Większość maszyn może zginać pod kątem od 0° do 180°, ale niektóre specjalistyczne urządzenia oferują do 220° w przypadku zastosowań z nadmiernym zginaniem. Upewnij się, że maszyna może osiągnąć potrzebne kąty bez ingerencji narzędzi.
4. Prędkość cyklu:Mierzony w sekundach na zagięcie, wpływa to na wydajność produkcji. Maszyny hydrauliczne zazwyczaj wykonują cykl w ciągu 5–15 sekund, podczas gdy jednostki serwoelektryczne mogą osiągnąć czas 2–5 sekund w przypadku małych sekcji.
5. System sterowania:Podstawowy sterownik PLC vs. pełne CNC z programowaniem na ekranie dotykowym. CNC oferuje większą elastyczność, ale wiąże się z wyższymi kosztami początkowymi i bardziej stromą krzywą uczenia się.
6. Kompatybilność narzędzi:Sprawdź, czy w maszynie zastosowano oprzyrządowanie zgodne ze standardami branżowymi lub zastrzeżone projekty. Standaryzowane oprzyrządowanie skraca czas realizacji i koszty wymiany matryc.
7. Wymagania dotyczące zasilania:Maszyny hydrauliczne wymagają dedykowanego zasilacza (często o mocy 15–75 kW), podczas gdy maszyny elektryczne działają na standardowym zasilaniu trójfazowym. Weź pod uwagę infrastrukturę elektryczną swojego obiektu.

Dobrze wybrana maszyna nie tylko zaspokoi bieżące potrzeby produkcyjne, ale także uwzględni przyszły wzrost złożoności części i różnorodności materiałów. Rozsądnie jest włączyć w proces selekcji zarówno inżynierów produkcji, jak i personel utrzymania ruchu, aby mieć pewność, że wybrany sprzęt odpowiada realiom operacyjnym.

6. Jakie są najczęstsze wady zginania rur płaskich i jak można im zapobiegać?

Nawet w przypadku wysokiej jakości giętarki do rur płaskich wady mogą wynikać z nieprawidłowej konfiguracji, zużycia narzędzi lub niespójności materiału. Zrozumienie tych trybów awarii jest pierwszym krokiem w kierunku zapobiegania. Poniżej znajdują się najczęściej spotykane problemy i sposoby ich rozwiązania.

• Marszczenie na promieniu wewnętrznym:Występuje, gdy wewnętrzna ściana ściska się szybciej, niż jest w stanie pomieścić materiał. Spowodowane niewystarczającym dociskiem matrycy zgarniającej lub promieniem gięcia zbyt małym w stosunku do grubości ściany.Zapobieganie:Zwiększ siłę matrycy wycierającej, użyj większego promienia lub dodaj trzpień, aby podeprzeć wewnętrzną ściankę.
• Zawalenie przekroju poprzecznego (spłaszczenie):Szerokie ściany rury zapadają się do wewnątrz, tracąc integralność strukturalną. Często spotykane w przypadku rur cienkościennych lub gdy matryca do gięcia nie zapewnia odpowiedniego podparcia bocznego.Zapobieganie:Użyj matrycy lepiej dopasowanej do zewnętrznych wymiarów rury i rozważ matrycę dociskową, która aktywnie dociska do zewnętrznej ściany podczas zginania.
• Odmiana sprężynowa:Nierównomierne sprężynowanie prowadzi do powstawania części, które nie dopasowują się do docelowego kąta, zwłaszcza podczas gięcia stali o wysokiej wytrzymałości lub aluminium.Zapobieganie:Wdrażaj nadmierne gięcie CNC ze sprzężeniem zwrotnym kąta w czasie rzeczywistym. Należy także upewnić się, że materiał pochodzi z jednej partii i ma stałe właściwości mechaniczne.
• Zadrapania i zatarcia powierzchni:Zarysowania powstają, gdy rura ślizga się po matrycy do gięcia lub wycieraczce. Zacieranie jest szczególnie problematyczne w przypadku aluminium i stali nierdzewnej.Zapobieganie:Używaj wypolerowanych narzędzi, nałóż odpowiedni smar i zachowaj odpowiedni luz, aby zmniejszyć tarcie.
• Skręcanie lub sprężynowanie w płaszczyźnie:Rura może nieznacznie obrócić się poza płaszczyznę zgięcia, powodując skręcenie części. Jest to często spowodowane nierównym ciśnieniem mocowania lub źle ustawionym oprzyrządowaniem.Zapobieganie:Sprawdź wyrównanie matrycy zaciskowej i upewnij się, że rura jest osadzona prosto przed każdym zagięciem.

Regularna kontrola oprzyrządowania i okresowa kalibracja czujników kąta maszyny może wykryć wiele z tych problemów, zanim spowodują złomowanie części. Dokumentowanie parametrów każdej udanej konfiguracji pomaga również w rozwiązywaniu problemów w przyszłych uruchomieniach.

7. Jak należy konserwować giętarkę do rur płaskich, aby zapewnić długoterminową niezawodność?

Aby zachować dokładność i żywotność giętarki do rur płaskich, niezbędna jest prawidłowa konserwacja. Proaktywny program nie tylko skraca przestoje, ale także zapewnia stałą jakość gięcia. W przypadku większości maszyn hydraulicznych i CNC zalecane jest poniższe podejście krok po kroku.

1. Codzienna kontrola wzrokowa:Sprawdź, czy nie ma wycieków płynu hydraulicznego, poluzowanych śrub i oznak zużycia matryc do mocowania i gięcia. Oczyść miejsce pracy i usuń wszelkie metalowe wióry lub zanieczyszczenia.
2. Smarowanie części ruchomych:Nałóż zalecany przez producenta smar lub olej na wszystkie punkty obrotowe, prowadnice i wrzeciono matrycy do gięcia. Nadmierne smarowanie może przyciągać brud, dlatego używaj tylko zalecanej ilości.
3. Konserwacja płynu hydraulicznego:Monitoruj poziom płynów i wymieniaj filtr w odstępach określonych w instrukcji. Zanieczyszczony płyn jest główną przyczyną awarii zaworów i pomp.
4. Kalibracja czujników kąta:Użyj precyzyjnego kątomierza lub cyfrowego miernika kąta, aby sprawdzić dokładność kąta zgięcia maszyny. Dokonaj ponownej kalibracji, jeśli odchylenia przekraczają ±0,3°.
5. Kontrola wycieraczek i matryc dociskowych:Sprawdź, czy nie ma zarysowań lub deformacji. Zużyte matryce należy ponownie zeszlifować lub wymienić, aby zapobiec marszczeniu i uszkodzeniom powierzchni.
6. Kontrola układu elektrycznego:W przypadku maszyn CNC sprawdź, czy wszystkie kable są zamocowane, wyłączniki awaryjne działają prawidłowo, a na panelu sterowania nie wyświetlają się żadne kody błędów.
7. Roczna kompleksowa obsługa:Zaangażuj certyfikowanego technika w celu przeprowadzenia pełnego przeglądu, obejmującego uszczelnienia cylindrów hydraulicznych, zużycie pompy i aktualizacje oprogramowania.

Prowadzenie szczegółowego dziennika wszystkich czynności konserwacyjnych – w tym wymian oleju, wymiany matryc i kalibracji – pomaga w przewidywaniu wzorców zużycia i efektywnym planowaniu przestojów. Dobrze konserwowana giętarka do rur płaskich może zapewnić niezawodną pracę przez dziesięciolecia.

8. Jaka przyszłość czeka technologię gięcia rur płaskich?

Ewolucja gięcia rur płaskich wynika z zapotrzebowania na większą wydajność, precyzję i zrównoważony rozwój. Koncepcje Przemysłu 4.0 są coraz częściej integrowane z maszynami do gięcia, umożliwiając gromadzenie danych w czasie rzeczywistym i konserwację predykcyjną. Czujniki wbudowane w oprzyrządowanie monitorują zużycie i zmiany siły, przekazując informacje z powrotem do systemu centralnego, który może automatycznie zalecić optymalne parametry gięcia.

Kolejnym pojawiającym się trendem jest wykorzystanienapędy serwoelektrycznezamiast tradycyjnej hydrauliki. Systemy te zużywają mniej energii, wytwarzają mniej hałasu i zapewniają większą dokładność pozycjonowania. Są szczególnie atrakcyjne dla producentów chcących zmniejszyć swój ślad węglowy. Dodatkowo,produkcja przyrostowazaczyna wpływać na projektowanie oprzyrządowania — matryce drukowane w 3D z dopasowanymi kanałami chłodzącymi mogą poprawić zarządzanie temperaturą podczas gięcia z dużą prędkością.

Sztuczna inteligencja wkracza również do sekwencjonowania zgięć. Algorytmy AI mogą analizować właściwości materiału i historię każdej partii rur, aby przewidzieć sprężynowanie z niespotykaną dotąd dokładnością, redukując ilość odpadów i czas konfiguracji. Ponadto,roboty współpracujące(coboty) są łączone z giętarkami do rur płaskich w celu automatyzacji załadunku i rozładunku, umożliwiając operatorom skupienie się na kontroli jakości i optymalizacji procesów.

W miarę jak branża zmierza w kierunkucyfrowe bliźniaki— wirtualne repliki fizycznej komórki do gięcia — inżynierowie będą mogli symulować całe serie produkcyjne przed wygięciem pojedynczej rury. Ta możliwość radykalnie skróci czas od projektu do gotowej części, dzięki czemu produkcja na zamówienie będzie prawie tak samo wydajna jak produkcja masowa. Przyszłość gięcia rur płaskich jest niewątpliwie inteligentna, połączona i coraz bardziej autonomiczna.
