Zgrzewarka punktowa do zgrzewania słupków prowadzących i końcówek końcowych

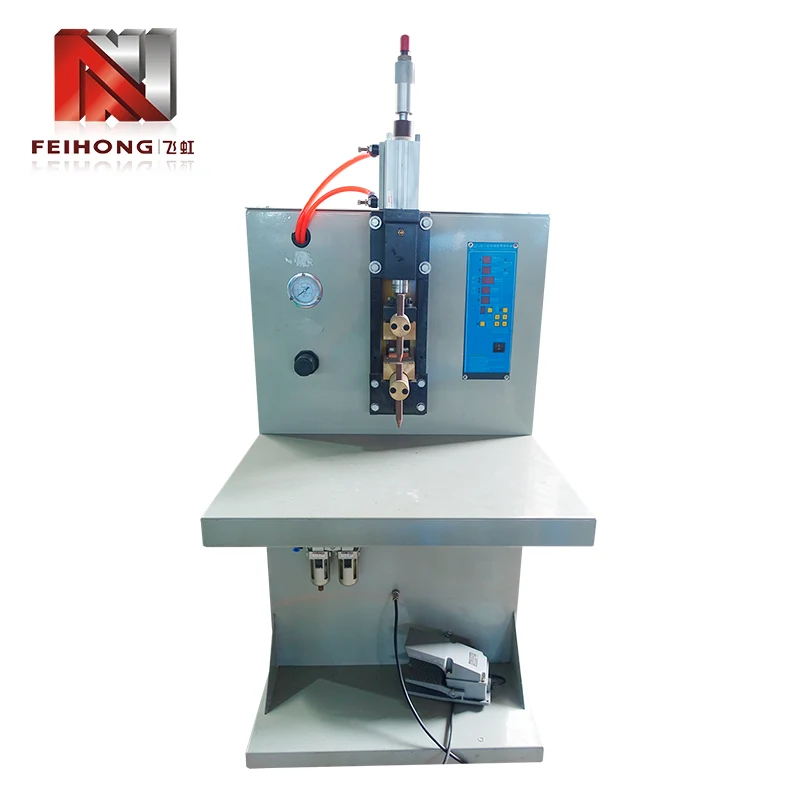

Zgrzewarka punktowa Feihong® do spawania słupków prowadzących i końcówek zaciskowych została zaprojektowana specjalnie dla producentów elektrycznych rur grzewczych, którzy wymagają absolutnej spójności złącza pomiędzy prętami prowadzącymi (lub słupkami prowadzącymi) a końcówkami. Jako dostawca kompletnych linii do produkcji rur grzewczych, Feihong® integruje tę spawarkę ze stanowiskami do napełniania, uszczelniania i testowania rur. Maszyna może być zasilana trójfazowym napięciem 380 V, trójfazowym 220 V lub jednofazowym napięciem 220 V, o mocy znamionowej 2 kVA i płynnie regulowanym napięciu kondensatora od 0 do 435 V. Pneumatyczny system siły elektrody w połączeniu z szybkim rozładowywaniem kondensatora dostarcza krótkotrwały impuls, który tworzy spoinę w stanie stałym o minimalnej strefie wpływu ciepła – zachowując wytrzymałość mechaniczną słupka prowadzącego, zapewniając jednocześnie rezystancję styku elektrycznego poniżej 100 µΩ. Dzięki sprawdzonej wydajności wynoszącej 30 000 połączeń na 8-godzinną zmianę spawarka ta spełnia wymagania dotyczące wielkości produkcji rur grzewczych na dużą skalę, a jej powtarzalność ogranicza konieczność wykonywania dodatkowych prac i awaryjności w terenie.

Krytyczna rola spoin prowadzących w działaniu grzejnika

W rurze grzewczej połączenie wewnętrznego przewodu oporowego z końcówką zewnętrzną jest interfejsem najbardziej podatnym na awarie. Złącze o wysokiej rezystancji generuje miejscowo ciepło, przyspiesza utlenianie i ostatecznie otwiera obwód. Ta spawarka rozwiązuje te tryby awarii, wybierając trzy ukierunkowane opcje projektowe.

• 1. Precyzja energetyczna:ustawienie napięcia kondensatora (0–435 V) umożliwia precyzyjne dostrojenie do różnych kombinacji materiałów – na przykład drut niklowo-chromowy z miedzianymi końcówkami wymaga mniej energii niż drut ze stali nierdzewnej do miedzi.
• 2. Stabilność siły elektrody:układ pneumatyczny utrzymuje stałe ciśnienie zaciskania (±2%) niezależnie od wahań powietrza w warsztacie, zapewniając stałą rezystancję styku przed rozładowaniem.
• 3. Kontrola czasu trwania impulsu:stały czas wyładowania (≈8 ms) jest zoptymalizowany dla części o cienkich przekrojach, zapobiegając przetopieniu i osiągając pełne stopienie.

Cechy te bezpośrednio przekładają się na mniejszą liczbę odrzutów i dłuższą żywotność grzałek, co jest najważniejszym priorytetem dla producentów rur grzejnych.

Konfiguracja elektrod i konserwacja do spawania terminalowego

Zgrzewarki punktowe do zgrzewania słupków ołowianych i końcówek końcowych są często wykonane z mosiądzu lub miedzi cynowanej, które mają inne właściwości termiczne niż słupki ołowiane. Właściwa konstrukcja elektrody i jej konserwacja są niezbędne do uzyskania spójnych spoin bez sklejania się i nadmiernych wgnieceń. Inżynierowie aplikacji Feihong® zalecają następujące praktyki.

• 1. Wybór materiału elektrody:w przypadku końcówek miedzianych miedź wzmocniona dyspersyjnie (np. Cu‑Al₂O₃) zapewnia najlepszą równowagę przewodności i odporności na odkształcenia; w przypadku końcówek stalowych preferowana jest miedź wolframowa.
• 2. Geometria końcówki:mały promień (R2‑R3) na górnej elektrodzie koncentruje prąd, tworząc jednorodną bryłkę, podczas gdy dolna elektroda powinna być płaska lub lekko wypukła, aby podeprzeć słupek przewodu bez zginania.
• 3. Czyszczenie i ubieranie:nagromadzenie tlenku na końcówce zwiększa rezystancję styku i powoduje rozpryski. Lekkie obciąganie co 500-800 spawów drobnym pilnikiem lub obciągaczem elektrodowym przywraca kształt i usuwa zanieczyszczenia.
• 4. Woda chłodząca (opcjonalnie):W przypadku ciągłych cykli o dużym obciążeniu dostępne są uchwyty elektrod chłodzone wodą, które zapobiegają przegrzaniu i zmniejszają zużycie końcówki.

Przyjęcie tych wytycznych pomaga utrzymać jakość spoin w długich seriach produkcyjnych i wydłuża żywotność elektrod, zmniejszając koszty materiałów eksploatacyjnych i przestoje.

Dostrajanie parametrów dla różnych par materiałów

Wszechstronność tej spawarki wynika z regulowanego napięcia kondensatora i ciśnienia pneumatycznego. Jednak znalezienie optymalnej kombinacji dla konkretnej pary materiałów wymaga systematycznych testów. Poniższa tabela przedstawia punkty wyjściowe w oparciu o typowe materiały rur grzejnych.

Główny materiał pocztowy	Materiał terminala	Napięcie kondensatora (V)	Siła elektrody (kN)
Stop Ni-Cr (ø2,5 mm)	Mosiądz (t=0,8mm)	280-320	1.8-2.2
Stal nierdzewna (ø3,0mm)	Miedź (t=1,0mm)	340-380	2,0-2,5
Stal miedziowana (ø2,0mm)	Miedź cynowana	220-260	1,5-1,8
Inconel (ø2,8mm)	Stal niklowana	300-350	2.2-2.6

Wartości te są wstępnymi sugestiami; ostateczne ustawienia należy sprawdzić, sprawdzając średnicę jądra spoiny (docelowo 1,2–1,5 × średnica drutu) i wytrzymałość w próbie rozciągania. W ramach naszej usługi uruchomienia Feihong® zapewnia optymalizację parametrów na miejscu.

Wzrost produktywności i przykład ze świata rzeczywistego

Zamiana konwencjonalnej zgrzewarki punktowej prądu przemiennego na tę maszynę z wyładowaniem kondensatorowym często skutkuje natychmiastową poprawą zarówno szybkości, jak i jakości. Średniej wielkości fabryka rur grzewczych w Guangdong zastąpiła trzy starsze jednostki dwiema maszynami FH-149A i osiągnęła następujące wyniki w okresie sześciu miesięcy.

• 1. Zwiększenie przepustowości:każda maszyna stale wytwarza 30 000 spawów na zmianę, co odpowiada poprzedniej wydajności 1,5 maszyny, uwalniając w ten sposób miejsce na podłodze.
• 2. Redukcja złomu:wskaźnik odrzutów w przypadku spawania ołowiowego spadł z 1,8% do 0,2%, co pozwoliło zaoszczędzić około 120 000 gotowych rur rocznie.
• 3. Oszczędność energii:Zasada rozładowania kondensatora zużywa o 40% mniej energii na spoinę w porównaniu do starych jednostek prądu przemiennego, zmniejszając rachunki za prąd o ponad 2000 dolarów rocznie.
• 4. Akceptacja Operatora:proste sterowanie za pomocą pokrętła napięcia i manometru skróciło czas szkolenia z dwóch dni do czterech godzin.

Te wymierne korzyści pokazują, że inwestycja w wyspecjalizowanego spawacza szybko się zwraca, poprawiając jednocześnie ogólną stabilność produkcji.

Testy fabryczne i certyfikaty jakości

Każda maszyna opuszczająca fabrykę Feihong® przechodzi kompleksowy protokół testów, który symuluje rzeczywiste warunki produkcji. Nasze sześć wyspecjalizowanych warsztatów (obróbka skrawaniem, montaż elektryczny, uzwojenie transformatora, formowanie kondensatorów, malowanie i montaż końcowy) pozwala nam kontrolować jakość od surowców po gotowy produkt.

• 1. Test baterii kondensatorów:każdy kondensator jest mierzony pod kątem ESR i pojemności; zmontowany bank poddawany jest 500 cyklom ładowania i rozładowania przy maksymalnym napięciu w celu sprawdzenia stabilności.
• 2. Test obwodu pneumatycznego:skok cylindra i ciśnienie są sprawdzane pod kątem liniowości i powtarzalności przy użyciu skalibrowanego manometru.
• 3. Test wydajności spawania:zestaw standardowych próbek testowych (drut Ni-Cr z końcówką miedzianą) jest przyspawany; rejestruje się średnicę bryłki i wytrzymałość na rozciąganie, które muszą spełniać wewnętrzne specyfikacje.
• 4. Bezpieczeństwo elektryczne:rezystancja izolacji, wytrzymałość dielektryczna i ciągłość uziemienia są testowane zgodnie z normą IEC 60204-1.

Do każdej zgrzewarki punktowej do zgrzewania słupków i końcówek końcowych dołączony jest certyfikat testu i 12-miesięczna gwarancja obejmująca wszystkie części niezużywające się. Prowadzimy również lokalny magazyn części zamiennych umożliwiający szybką wymianę.

Często zadawane pytania dotyczące spawania terminalowego

P: Jak zapobiec odbarwieniu końcówek zaciskowych po spawaniu?
Odp.: Odbarwienia są spowodowane utlenianiem na skutek nadmiernego ciepła. Zmniejszaj napięcie kondensatora w krokach co 10 V, aż spoina będzie nadal mocna, ale występ zachowa swój pierwotny kolor. Upewnij się także, że siła nacisku elektrody jest wystarczająca do utrzymania dobrego kontaktu – mała siła może spowodować wyładowanie łukowe i przegrzanie.

P: Czy ta spawarka może obsługiwać słupki ołowiane z wstępnie nałożonym lutem lub powłoką?
Odp.: Tak, ale może być konieczne dostosowanie napięcia nieco niżej (o 10–15%), ponieważ powłoka może obniżyć rezystancję styku. Zaleca się w miarę możliwości oczyszczenie powłoki z obszaru spawania lub wykonanie rozruchu próbnego w celu ustalenia optymalnych parametrów.

P: Jak często powinienem wymieniać baterię kondensatorów?
Odp.: Przy normalnym użytkowaniu (30 000 spawów na zmianę, jedna zmiana) żywotność kondensatorów elektrolitycznych wynosi około 5–7 lat lub 1 milion cykli ładowania. Zalecamy coroczną kontrolę pojemności; jeżeli wartość spadnie o więcej niż 15%, zaleca się wymianę.

P: Jaka jest minimalna ilość zamówienia dla tej maszyny?
Odp.: Nie ma MOQ dla modelu standardowego. Zajmujemy się sprzedażą pojedynczych sztuk oraz pakietów linii produkcyjnych. W sprawie terminów dostaw i cen prosimy o kontakt z naszym zespołem sprzedaży.
