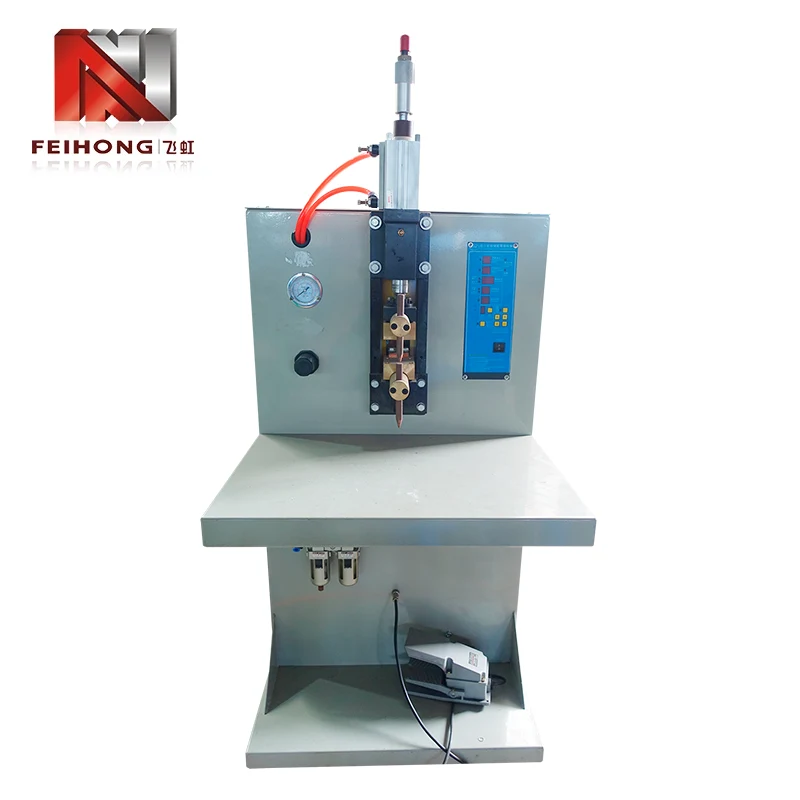

Zgrzewarka punktowa do magazynowania energii wyładowczej kondensatora

Zgrzewarka punktowa z wyładowaniem kondensatorowym firmy Feihong została zaprojektowana specjalnie do produkcji elektrycznych rur grzewczych, gdzie drut oporowy musi być bezpiecznie podłączony do słupków prowadzących i końcówek zaciskowych. Jako wiodący dostawca kompletnych linii do produkcji rur grzewczych, Feihong integruje tę stację spawalniczą z innymi podstawowymi urządzeniami. Maszyna działa na trójfazowym napięciu 380 V, trójfazowym 220 V lub jednofazowym 220 V, o mocy znamionowej 2 KVA i regulowanym zakresie napięcia kondensatora 0–435 V. Zasada rozładowania kondensatora magazynuje energię i uwalnia ją w kontrolowanym impulsie, tworząc mocne wiązania metalurgiczne z minimalną strefą wpływu ciepła. Dzięki sprawdzonej wydajności wynoszącej 30 000 sztuk na zmianę spawarka ta zapewnia wysoką wydajność przy zachowaniu stałej jakości połączeń.

Zasada spawania rdzenia

Zgrzewarka punktowa z magazynowaniem energii wyładowczej działa na sprawdzonej zasadzie, która odróżnia ją od konwencjonalnych zgrzewarek oporowych prądu przemiennego lub stałego. Zamiast ciągłego przepływu prądu ładuje baterię kondensatorów do zadanego napięcia, a następnie w ciągu milisekund rozładowuje zmagazynowaną energię przez elektrody spawalnicze. To podejście ma kilka wyraźnych zalet.

• 1. Natychmiastowe uwolnienie energii:bateria kondensatorów dostarcza impuls o wysokim natężeniu (do tysięcy amperów) w ułamku cyklu, wytwarzając skoncentrowane ciepło w punkcie styku w celu szybkiego stopienia.
• 2. Niezależna kontrola energii i czasu:ustawienia napięcia (0-435 V) bezpośrednio regulują zmagazynowaną energię, podczas gdy czas rozładowania jest ustalany na podstawie charakterystyki kondensatora, eliminując skomplikowane regulacje taktowania.
• 3. Zmniejszone odprowadzanie ciepła:ponieważ impuls jest wyjątkowo krótki, otaczający materiał pozostaje chłodny, co zapobiega utlenianiu lub wyżarzaniu drutu oporowego i słupków prowadzących.
• 4. Stałe tworzenie się jąder spoiny:każde wyładowanie dostarcza identyczną energię, co gwarantuje, że każda spoina ma tę samą głębokość penetracji i siłę, niezależnie od umiejętności operatora.

Zasada ta sprawia, że ​​spawacz szczególnie nadaje się do produkcji rur grzewczych, gdzie konsystencja spoiny bezpośrednio wpływa na oporność elektryczną i trwałość produktu końcowego.

Porównanie wydajności z tradycyjnymi spawaczami

Porównując spawarkę z konwencjonalnymi alternatywami, kilka kluczowych wskaźników wydajności podkreśla jej wyższość. Poniższa tabela porównuje tę maszynę z typowymi zgrzewarkami oporowymi prądu przemiennego i stałego używanymi w podobnych zastosowaniach.

Porównanie to pokazuje, że zgrzewarka punktowa z magazynowaniem energii kondensatorowej zapewnia wyjątkową równowagę precyzji, wydajności i niezawodności, co czyni ją preferowanym wyborem dla producentów rur grzewczych, którzy wymagają stałej jakości połączeń w długich seriach produkcyjnych.

Scenariusze zastosowań

Spawarka jest szeroko stosowana w produkcji elektrycznych rur grzewczych, ale jej wszechstronność rozciąga się również na inne zadania łączenia metali. Feihong® zaprojektował tę maszynę tak, aby dostosować się do różnych przedmiotów obrabianych, zachowując jednocześnie jej podstawowe zalety.

• 1. Drut oporowy do pręta ołowianego:podstawowe zastosowanie, zapewnienie niskooporowych połączeń elementów grzejnych stosowanych w podgrzewaczach wody, piekarnikach i piecach przemysłowych.
• 2. Słupek prowadzący do ucha zaciskowego:niezbędne do montażu listew zaciskowych, gdzie wytrzymałość mechaniczna i przewodność elektryczna są krytyczne.
• 3. Spawanie blach cienkowarstwowych:nadaje się do wsporników, osłon i uchwytów czujników o grubości do 1,5 mm, przy obniżonych ustawieniach napięcia.
• 4. Spawanie małych elementów:mogą być stosowane do tymczasowego mocowania lub montażu wstępnego w produkcji samochodów i urządzeń.

Zaletą tych scenariuszy jest możliwość dostarczenia przez spawacza precyzyjnego, powtarzalnego impulsu, który minimalizuje odkształcenia termiczne, co jest częstym problemem w przypadku metod spawania prądem ciągłym.

Zapewnienie jakości i testy fabryczne

Feihong® produkuje sprzęt do rur grzejnych od 1992 roku, prowadząc sześć wyspecjalizowanych warsztatów zajmujących się obróbką skrawaniem, montażem elektrycznym, testowaniem i logistyką. Każdy spawacz przechodzi rygorystyczne kontrole jakości, aby mieć pewność, że spełnia wymagania ciągłej produkcji.

• 1. Identyfikowalność komponentów:wszystkie kondensatory, zawory pneumatyczne i transformatory pochodzą od certyfikowanych dostawców i są sprawdzane po dostarczeniu.
• 2. Kontrola procesu montażu:każda maszyna jest budowana przez doświadczonych techników według standardowych instrukcji pracy, z przeglądami pośrednimi na każdym etapie.
• 3. 24-godzinna próba wypalania:przed wysyłką każde urządzenie poddaje się ciągłemu cyklowi spawania z symulowanymi obciążeniami produkcyjnymi, aby sprawdzić stabilność i konsystencję spoiny.
• 4. Świadectwo kalibracji:do każdej maszyny dołączony jest raport z testu pokazujący rzeczywistą dokładność napięcia kondensatora, siłę elektrody i czas cyklu.

Ten kompleksowy system zapewnienia jakości gwarantuje, że każdy spawacz opuszczający fabrykę Feihong® będzie działał niezawodnie od pierwszego dnia, przy minimalnym wysiłku wymaganym do uruchomienia.

Personalizacja i wsparcie posprzedażowe

Feihong® rozumie, że każda linia produkcyjna ma unikalne wymagania. W przypadku zgrzewarki punktowej z magazynowaniem energii kondensatorowej oferujemy kilka opcji dostosowywania i solidny pakiet posprzedażowy, aby zapewnić płynne działanie.

• 1. Konstrukcja elektrody:możemy wyprodukować niestandardowe kształty elektrod i materiały w oparciu o geometrię przedmiotu obrabianego i specyfikacje spoiny.
• 2. Regulacja zakresu napięcia:na żądanie baterię kondensatorów można dostroić do określonych wymagań dotyczących napięcia spoza standardowego zakresu 0–435 V.
• 3. Instalacja i szkolenie:zapewniamy nadzór na miejscu i szkolenie operatorów, wraz ze szczegółowymi przewodnikami wideo i instrukcjami.
• 4. Dostępność części zamiennych:utrzymujemy lokalne zapasy elektrod, uszczelek, kondensatorów i płytek sterujących, aby zminimalizować przestoje.
• 5. Gwarancja:12-miesięczna ochrona wszystkich komponentów elektrycznych i mechanicznych (z wyłączeniem materiałów eksploatacyjnych).

Dzięki dziesięcioleciom doświadczenia Feihong® i zaangażowaniu w obsługę klienta, możesz na nas polegać jako na długoterminowym partnerze w zakresie Twoich potrzeb spawalniczych.

Często zadawane pytania

P: Jaka jest maksymalna grubość materiału, który można spawać?
Odp.: Maszyna przeznaczona jest przede wszystkim do spawania drutem oporowym (do średnicy 2,5 mm) i cienkich blach do 1,5 mm. W przypadku grubszych materiałów zalecamy konsultację z naszym zespołem inżynierów w celu oceny wykonalności zmodyfikowanych ustawień siły i napięcia elektrody.

P: Czy spawarkę można używać do zastosowań innych niż rury grzewcze?
Odp.: Tak, zasada rozładowania kondensatora sprawdza się dobrze w przypadku spawania oporowego małych części, gdzie wymagane jest kontrolowane dostarczanie ciepła. Wielu klientów używa go do zgrzewania zaczepów akumulatora, mocowania czujników i montażu podzespołów elektronicznych.

P: Jak długo trwa ładowanie kondensatora pomiędzy spawami?
Odp.: Cykl ładowania trwa zazwyczaj 0,8–1,2 sekundy i umożliwia wykonanie znamionowej wydajności 30 000 spawów na 8-godzinną zmianę. Rzeczywisty czas ładowania zależy od ustawionego napięcia i jakości mocy wejściowej.

P: Czy Feihong® zapewnia zapasowe kondensatory i ile one kosztują?
Odp.: Tak, posiadamy w magazynie zamienne baterie kondensatorów. Ceny różnią się w zależności od pojemności i napięcia znamionowego. Aby uzyskać aktualną ofertę na podstawie numeru seryjnego maszyny, skontaktuj się z naszym zespołem sprzedaży.

P: Jaka konserwacja jest wymagana na co dzień?
Odp.: Codzienna konserwacja obejmuje czyszczenie elektrod, sprawdzanie ciśnienia powietrza pneumatycznego oraz wizualną kontrolę kabli i połączeń. Cotygodniowa konserwacja obejmuje smarowanie ruchomych części i sprawdzanie zacisków kondensatora pod kątem szczelności. Szczegółowy harmonogram konserwacji znajduje się w instrukcji obsługi.
