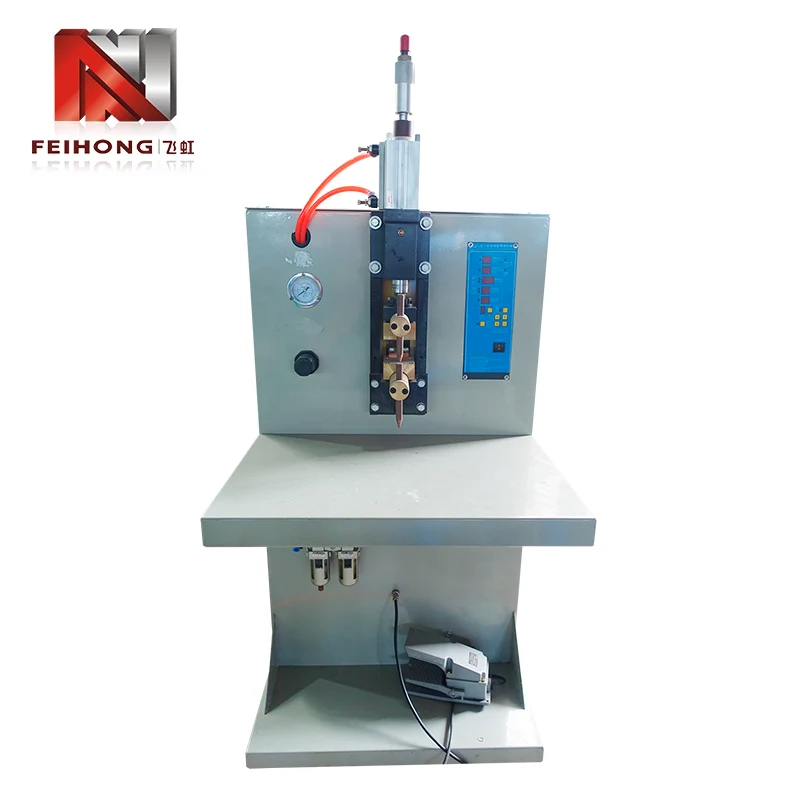

Zgrzewarka punktowa do magazynowania energii dla drutu oporowego

Pozycjonowanie produktu

FH-149A zajmuje specyficzną niszę w sprzęcie do zgrzewania punktowego: został zaprojektowany specjalnie do operacji łączenia związanych z produkcją elektrycznych elementów grzejnych, ze szczególnym naciskiem na połączenia drutem oporowym. W przeciwieństwie do zgrzewarek punktowych ogólnego przeznaczenia, które wymagają obszernej rekonfiguracji w przypadku zastosowań z cienkim drutem, ta maszyna jest skalibrowana i gotowa do pracy z dokładnie taką kombinacją materiałów, jaką można znaleźć wewnątrz rur grzejnych — drut grzejny o drobnym oporze połączony z słupkami prowadzącymi lub prętami prowadzącymi oraz słupki prowadzące połączone z końcówkami.

Zasada działania magazynu energii szczególnie dobrze nadaje się do zastosowań z drutem oporowym. Zamiast pobierać ciągły prąd z sieci energetycznej podczas spawania, urządzenie ładuje wewnętrzne kondensatory do ustawionego napięcia i uwalnia zmagazynowaną energię w jednym, krótkim impulsie. Krótki czas trwania impulsu koncentruje ciepło na styku spoiny, tworząc solidną bryłkę, zanim ciepło będzie mogło rozprzestrzenić się wzdłuż drutu i spowodować uszkodzenie sąsiednich sekcji elementu grzejnego.

Pneumatyczne uruchamianie elektrody uzupełnia system magazynowania energii, przykładając stałą, powtarzalną siłę skierowaną w dół podczas każdego cyklu spawania. Stały nacisk jest szczególnie istotny podczas spawania cienkiego drutu oporowego, ponieważ nierówna siła może prowadzić do nierównej rezystancji styku i zmiennej jakości spoiny pomiędzy elementami.

Możliwości spawania

Jako zgrzewarka punktowa z magazynowaniem energii dla drutu oporowego, FH-149A obsługuje dwie podstawowe operacje łączenia wymagane przy montażu rur grzewczych, wraz z funkcjami pomocniczymi poprawiającymi wydajność produkcji:

1. Drut oporowy do spawania ołowianego:Tworzy bezpieczne połączenia elektryczne o niskiej rezystancji pomiędzy drutem elementu grzejnego a przewodzącymi słupkami prowadzącymi (prętami prowadzącymi), zapewniając niezawodne przenoszenie prądu i wytrzymałość mechaniczną złącza.

2. Spawanie słupka prowadzącego do końcówki końcowej:Łączy zewnętrzne słupki prowadzące z końcówkami, tworząc zewnętrzny interfejs przyłączeniowy rury grzewczej za pomocą solidnych mechanicznie spoin, które wytrzymują naprężenia montażowe i eksploatacyjne.

3. Regulowane ustawienia energii:Napięcie ładowania kondensatora mieści się w zakresie od 0 do 435 V i jest w pełni regulowane, co pozwala personelowi produkcyjnemu dopasować energię spawania do określonych średnic drutu i rozmiarów słupków doprowadzających w celu uzyskania optymalnych wyników.

4. Wysoka przepustowość:Wydajność znamionowa sięga 30 000 sztuk na 8-godzinną zmianę, co pozwala na realizację harmonogramów produkcji rur grzejnych o średniej i dużej objętości, nie tworząc wąskiego gardła w produkcji.

5. Prosty interfejs operatora:Proste sterowanie oznacza, że ​​pracownicy liniowi mogą zostać szybko przeszkoleni, a codzienna obsługa nie wymaga specjalistycznych uprawnień spawalniczych ani zaawansowanego szkolenia technicznego.

Dane techniczne

Poniższe specyfikacje są oficjalnymi parametrami Feihong dla pneumatycznej zgrzewarki punktowej z magazynowaniem energii FH-149A:

Moc znamionowa 2 KVA odzwierciedla średni pobór prądu z sieci, a nie szczytowy prąd spawania, co jest charakterystyczną zaletą pojemnościowych systemów wyładowczych — zapewniają one wysoką chwilową moc spawania przy stosunkowo niskim średnim obciążeniu obiektu.

Docelowe przypadki użycia

FH-149A służy producentom rur grzejnych produkujących elementy zarówno na rynek przemysłowy, jak i cywilny, wszędzie tam, gdzie drut oporowy musi być niezawodnie podłączony do zacisków przewodzących.

Produkcja przemysłowych rur grzewczych

W przemyśle rury grzejne są szeroko stosowane w systemach ogrzewania kablowego i innych przemysłowych zastosowaniach grzewczych. Środowiska te wymagają trwałych, trwałych elementów grzejnych z niezawodnymi połączeniami elektrycznymi, co sprawia, że ​​niezbędna jest stała jakość spoin. FH-149A wspiera producentów produkujących elementy grzejne do zastosowań przemysłowych o większym zapotrzebowaniu.

Elementy grzejne do urządzeń cywilnych i gospodarstwa domowego

W sektorze cywilnym rury grzejne trafiają do urządzeń elektrycznych codziennego użytku i domowych produktów grzewczych. Produkcja urządzeń konsumenckich na dużą skalę wymaga sprzętu, który będzie w stanie utrzymać tempo produkcji, jednocześnie utrzymując niski poziom defektów. Wydajność FH-149A wynosząca 30 000 sztuk na zmianę dobrze odpowiada potrzebom w zakresie wydajności linii produkcyjnych elementów grzejnych urządzeń.

Specjalistyczne warianty rur grzewczych

Oprócz standardowych modeli przemysłowych i cywilnych, Feihong opracował także sprzęt dla specjalistycznych kategorii rur grzewczych, w tym rury grzewcze z gorącymi kanałami i rury grzewcze do maszyn lotniczych i wojskowych. Podstawowa zasada łączenia drutu oporowego pozostaje spójna we wszystkich tych kategoriach, a regulowany zakres energii FH-149A pozwala dostosować się do różnych specyfikacji przewodów i słupków prowadzących.

Przewaga konkurencyjna

Podczas oceny sprzętu spawalniczego do zastosowań z drutem oporowym, kilka czynników odróżnia Feihong FH-149A od innych dostępnych na rynku alternatywnych rozwiązań do zgrzewania punktowego.

1. Zaprojektowany specjalnie do produkcji rur grzewczych:Wiele zgrzewarek punktowych dostępnych na rynku to maszyny ogólnego przeznaczenia, które wymagają modyfikacji, niestandardowego oprzyrządowania lub obszernego dostrojenia parametrów, aby skutecznie pracować z cienkim drutem oporowym. FH-149A został od początku zaprojektowany do zadań związanych z montażem rur grzejnych, dzięki czemu jest gotowy do specyficznych operacji łączenia drutu oporowego i słupków prowadzących, które na co dzień wykonują producenci elementów grzejnych.

2. Głęboka wiedza na temat zastosowań kryjąca się za projektem:Od 1992 roku Feihong koncentruje się wyłącznie na sprzęcie do produkcji rur grzewczych. Ta trwająca od kilkudziesięciu lat specjalizacja oznacza, że ​​zespół inżynierów rozumie rzeczywiste wyzwania produkcyjne – współczynnik pękania drutu, wymagania dotyczące przewodności połączeń, spójność produkcji przez całą zmianę – i włącza tę wiedzę do projektu każdej maszyny, zamiast budować standardowe spawarki na szerokie rynki.

3. Zintegrowana produkcja dla kontroli jakości:Feihong prowadzi sześć wewnętrznych warsztatów zajmujących się cięciem surowców, obróbką skrawaniem, produkcją form i montażem końcowym. Ta pionowa integracja oznacza, że ​​najważniejsze komponenty są produkowane i kontrolowane pod jednym dachem, a nie pozyskiwane od wielu zewnętrznych dostawców o różnych standardach jakości.

4. Możliwość dostosowania do specjalnych wymagań:Modele standardowe sprawdzają się na większości linii produkcyjnych rur grzejnych, ale gdy producenci mają wyjątkowe wymagania — nietypowe rozmiary drutów, specjalne konfiguracje słupków prowadzących, niestandardowe kształty elektrod — Feihong ma ugruntowane doświadczenie w zakresie badań i rozwoju w opracowywaniu specjalistycznego sprzętu do rur grzejnych na zamówienie. Obejmuje to wcześniejsze projekty dotyczące rur grzewczych z gorącymi kanałami, przemysłu lotniczego i wojskowego.

5. Bezpośredni dostęp do fabryki i weryfikacja:Kupujący mogą odwiedzić fabrykę Feihong w Zhaoqing w Guangdong w celu sprawdzenia sprzętu, obserwacji produkcji i omówienia szczegółów technicznych na miejscu. Bezpośrednie zaangażowanie fabryki eliminuje warstwy pośredników i zapewnia nabywcom pełny wgląd w to, kto produkuje ich sprzęt i jak jest on wytwarzany.

Tło fabryczne

Zhaoqing Feihong Machinery & Electrical Co., Ltd. działa w oparciu o swoją bazę produkcyjną w dzielnicy Duanzhou w mieście Zhaoqing w prowincji Guangdong w Chinach. Firma została założona w 1992 roku i przez całą swoją historię nieprzerwanie skupiała się na projektowaniu i produkcji kompletnych zestawów elektrycznych rur grzejnych.

Hala produkcyjna podzielona jest na sześć wyspecjalizowanych obszarów warsztatowych, które zajmują się różnymi etapami produkcji sprzętu. Należą do nich warsztat cięcia surowców w celu przygotowania materiału, centrum obróbcze do produkcji precyzyjnych komponentów, warsztat produkcji form do oprzyrządowania niestandardowego, lokomotywownia do napełniania proszkiem, lokomotywa do obkurczania rur oraz dedykowany warsztat montażu maszyn, w którym budowany jest, testowany i weryfikowany gotowy sprzęt przed wysyłką.

Przez lata firma Feihong z sukcesem badała, rozwijała i wprowadzała do produkcji wiele rodzajów elektrycznych urządzeń grzewczych o wyspecjalizowanych konstrukcjach, bezpośrednio odpowiadając na specyficzne wymagania klientów. Asortyment produktów obejmuje przemysłowe urządzenia z rurami grzewczymi, cywilne urządzenia z rurami grzewczymi, urządzenia z gorącymi kanałami oraz sprzęt do produkcji rur grzewczych związanych z maszynami lotniczymi i wojskowymi.

Często zadawane pytania dotyczące kupujących

P: Czy ta spawarka jest przeznaczona specjalnie do zastosowań z drutem oporowym?

Odp.: Tak, model FH-149A został zaprojektowany specjalnie do dwóch podstawowych operacji spawania w produkcji rur grzewczych: łączenia drutu oporowego z słupkami prowadzącymi (prętami prowadzącymi) i łączenia słupków prowadzących z końcówkami. Jest to jedna ze standardowych maszyn stosowanych przez producentów rur grzewczych i jest fabrycznie skonfigurowana do tych specyficznych zadań.

P: W jaki sposób konstrukcja magazynowania energii korzystnie wpływa na spawanie drutem oporowym?

Odp.: Spawanie z magazynowaniem energii (rozładowaniem kondensatorów) dostarcza energię spawania w bardzo krótkim, kontrolowanym impulsie. W przypadku cienkiego drutu oporowego oznacza to, że ciepło koncentruje się na złączu i szybko się rozprasza, co zmniejsza ryzyko przepalenia drutu lub uszkodzenia sąsiadującej sekcji elementu grzejnego, a jednocześnie tworzy mocny, przewodzący jądra spoiny.

P: Czy intensywność spawania można dostosować do różnych grubości drutu?

Odp.: Tak, napięcie ładowania kondensatora można regulować w zakresie od 0 do 435 V. Operatorzy mogą zwiększać lub zmniejszać zmagazynowaną energię, aby dopasować ją do różnych grubości drutu oporowego, rozmiarów słupków prowadzących i typów materiałów, dzięki czemu ta sama maszyna może obsługiwać wiele specyfikacji produktów na linii produkcyjnej.

P: Jaka jest oczekiwana dzienna wielkość produkcji?

Odp.: FH-149A ma znamionową zdolność produkcyjną wynoszącą 30 000 sztuk na 8-godzinną zmianę w standardowych warunkach pracy. Rzeczywista dzienna wydajność będzie zależeć od doświadczenia operatora, wydajności przygotowania przedmiotu obrabianego i konkretnego wytwarzanego produktu.

P: Jakiego zasilania elektrycznego potrzebuje maszyna?

Odp.: Maszynę można skonfigurować na wejście trójfazowe 380 V, trójfazowe 220 V lub jednofazowe 220 V. Ta elastyczność umożliwia instalację w zakładach produkcyjnych o różnych standardach sieci elektrycznej w różnych krajach i regionach.

P: Czy Feihong może dostosować maszynę do specjalnych potrzeb produkcyjnych?

Odp.: Feihong ma rozległe doświadczenie w opracowywaniu niestandardowych urządzeń z rurami grzejnymi w oparciu o specyficzne wymagania klientów. Wcześniejsze projekty niestandardowe obejmują sprzęt do zastosowań w rurach grzewczych przemysłowych, cywilnych, gorącokanałowych i lotniczych/wojskowych. Skontaktuj się z firmą Feihong i przekaż specyfikacje techniczne, aby omówić wykonalność.

Uwagi końcowe

Producentom rur grzejnych poszukującym niezawodnej zgrzewarki punktowej z magazynowaniem energii do drutu oporowego Feihong FH-149A oferuje specjalnie zaprojektowane rozwiązanie, poparte ponad 30-letnim doświadczeniem w produkcji specjalistycznego sprzętu do rur grzejnych. Regulowany układ rozładowania kondensatora 0–435 V zapewnia precyzyjną kontrolę energii wymaganą w przypadku połączeń z drutem oporowym, a sterowanie pneumatyczne zapewnia stałe ciśnienie w każdym cyklu spawania. Dzięki wydajności znamionowej wynoszącej 30 000 sztuk na zmianę oraz elastyczności umożliwiającej spawanie zarówno od drutu do słupka, jak i od końcówki do ucha, maszyna w naturalny sposób pasuje zarówno do standardowych, jak i specjalistycznych linii produkcyjnych rur grzejnych. W połączeniu ze zintegrowanymi możliwościami produkcyjnymi Feihong obejmującymi sześć warsztatów i udokumentowanym doświadczeniem w opracowywaniu niestandardowego sprzętu, FH-149A zapewnia zarówno wydajność, jak i niezawodność dostawcy, której potrzebują producenci elementów grzejnych.

Feihong chętnie odwiedza fabryki i prowadzi bezpośrednie dyskusje techniczne, aby pomóc kupującym ocenić, czy FH-149A jest odpowiedni dla ich specyficznych wymagań produkcyjnych.
